Обозначение конвектора |
Ед. изм. |
Тепловой поток, кВт |
Длина оребрения, L1 мм |
Длина кожуха, L2 мм |
Общая длина, L3 мм |
Масса справочная, кг |
|
|
Конц |
Прох |
||||||
|
КНС-20-0,786 |
шт. |
0,786 |
250 |
470 |
500 |
550 |
7,3 |
|
КНС-20-0,932 |
шт. |
0,932 |
300 |
520 |
550 |
600 |
8,5 |
|
КНС-20-1,078 |
шт. |
1,078 |
350 |
570 |
600 |
650 |
9,6 |
|
КНС-20-1,224 |
шт. |
1,224 |
400 |
620 |
650 |
700 |
10,8 |
|
КНС-20-1,370 |
шт. |
1,37 |
450 |
670 |
700 |
750 |
11,9 |
|
КНС-20-1,532 |
шт. |
1,532 |
500 |
720 |
750 |
800 |
13,1 |
|
КНС-20-1,684 |
шт. |
1,684 |
550 |
770 |
800 |
850 |
14,3 |
|
КНС-20-1,838 |
шт. |
1,838 |
600 |
820 |
850 |
900 |
15,4 |
|
КНС-20-1,990 |
шт. |
1,99 |
650 |
870 |
900 |
950 |
16,6 |
|
КНС-20-2,144 |
шт. |
2,144 |
700 |
920 |
950 |
1000 |
17,8 |
|
КНС-20-2,298 |
шт. |
2,298 |
750 |
970 |
1000 |
1050 |
18,9 |
|
КНС-20-2,450 |
шт. |
2,45 |
800 |
1020 |
1050 |
1100 |
20,1 |
|
КНС-20-2,604 |
шт. |
2,604 |
850 |
1070 |
1100 |
1150 |
21,3 |
|
КНС-20-2,756 |
шт. |
2,756 |
900 |
1120 |
1150 |
1200 |
22,4 |
|
КНС-20-2,910 |
шт. |
2,91 |
950 |
1170 |
1200 |
1250 |
23,6 |
|
КНС-20-3,064 |
шт. |
3,064 |
1000 |
1220 |
1250 |
1300 |
24,8 |
|
КНС-20-3,216 |
шт. |
3,216 |
1050 |
1270 |
1300 |
1350 |
25,9 |
|
КНС-20-3,378 |
шт. |
3,378 |
1100 |
1320 |
1350 |
1400 |
27,1 |
|
КНС-20-3,524 |
шт. |
3,524 |
1150 |
1370 |
1400 |
1450 |
28,3 |
|
КНС-20-3,676 |
шт. |
3,676 |
1200 |
1420 |
1450 |
1500 |
29,4 |
|
КНС-20-3,822 |
шт. |
3,822 |
1250 |
1470 |
1500 |
1550 |
30,6 |
|
КНС-20-3,968 |
шт. |
3,968 |
1300 |
1520 |
1550 |
1600 |
31,8 |
|
КНС-20-4,128 |
шт. |
4,128 |
1350 |
1570 |
1600 |
1650 |
32,9 |
|
КНС-20-4,264 |
шт. |
4,264 |
1400 |
1620 |
1650 |
1700 |
34,1 |

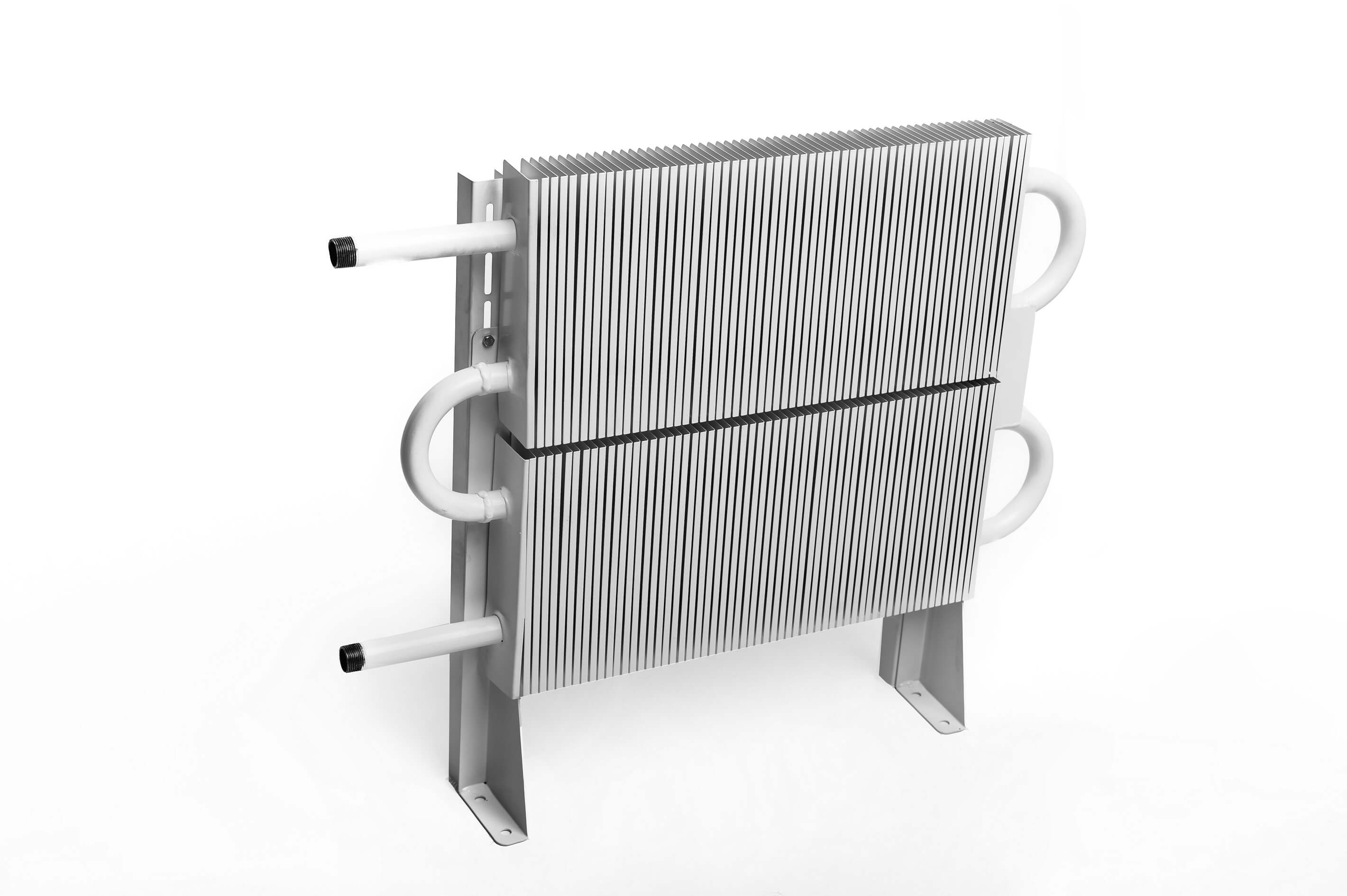

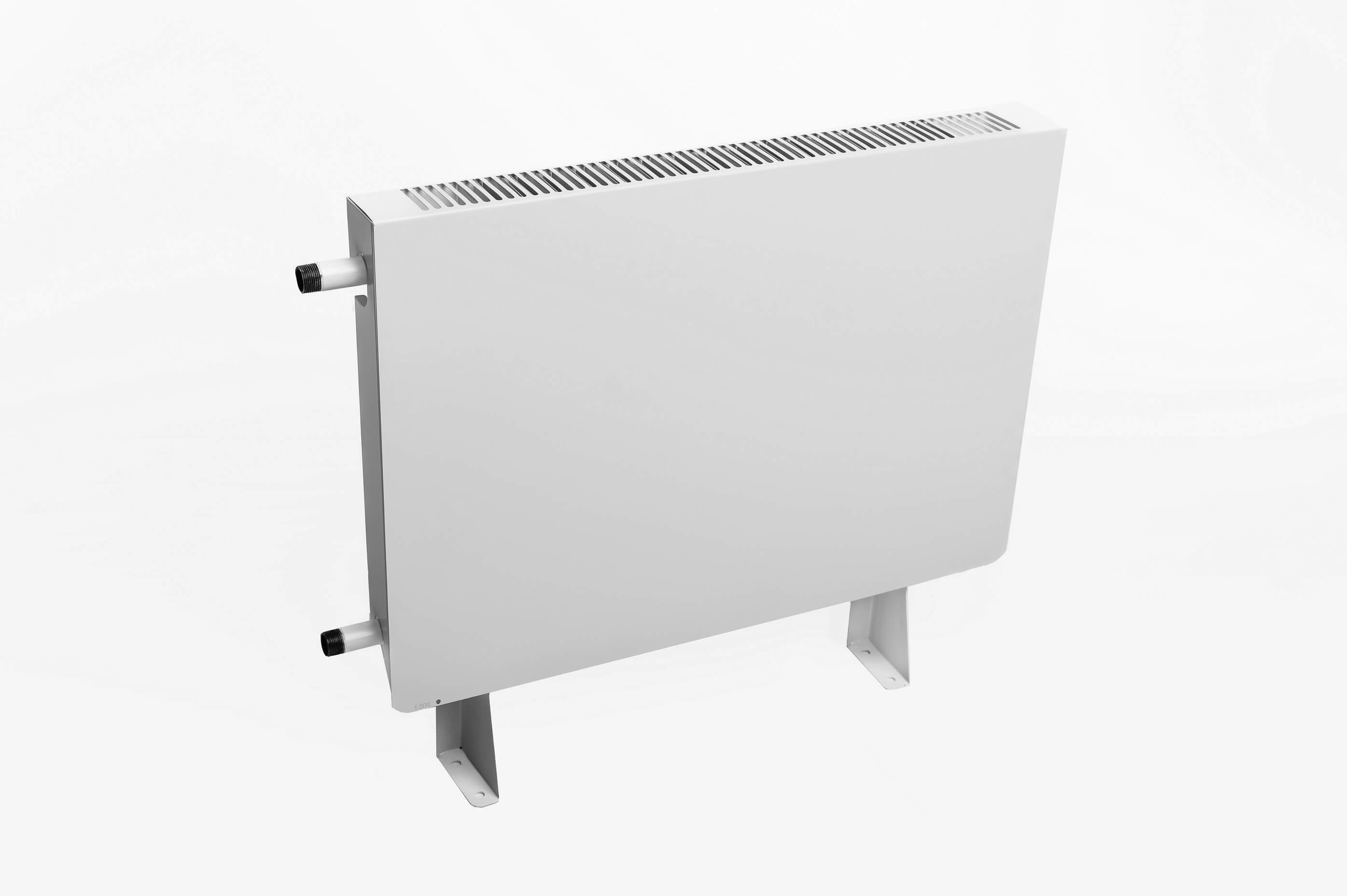

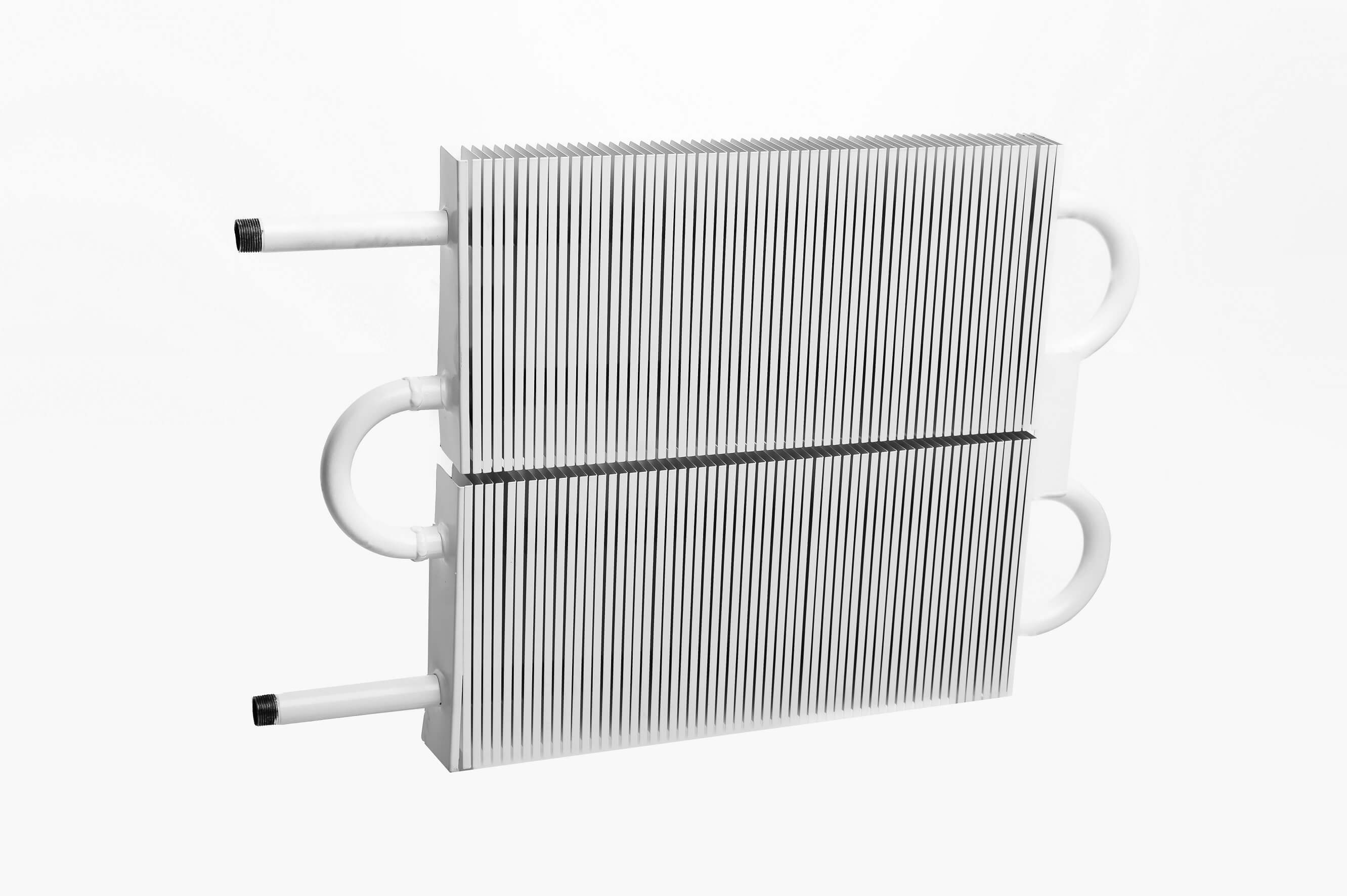

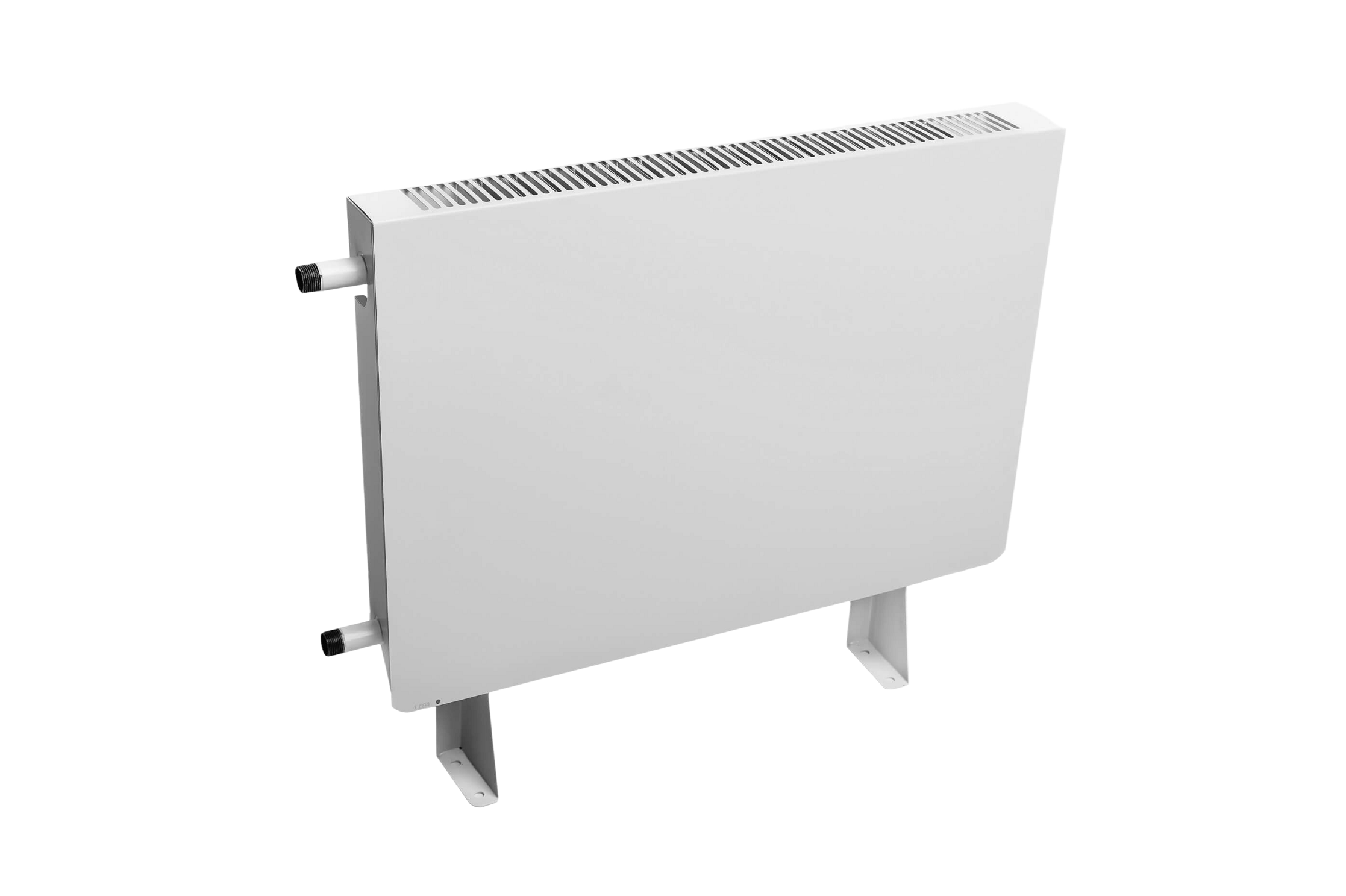

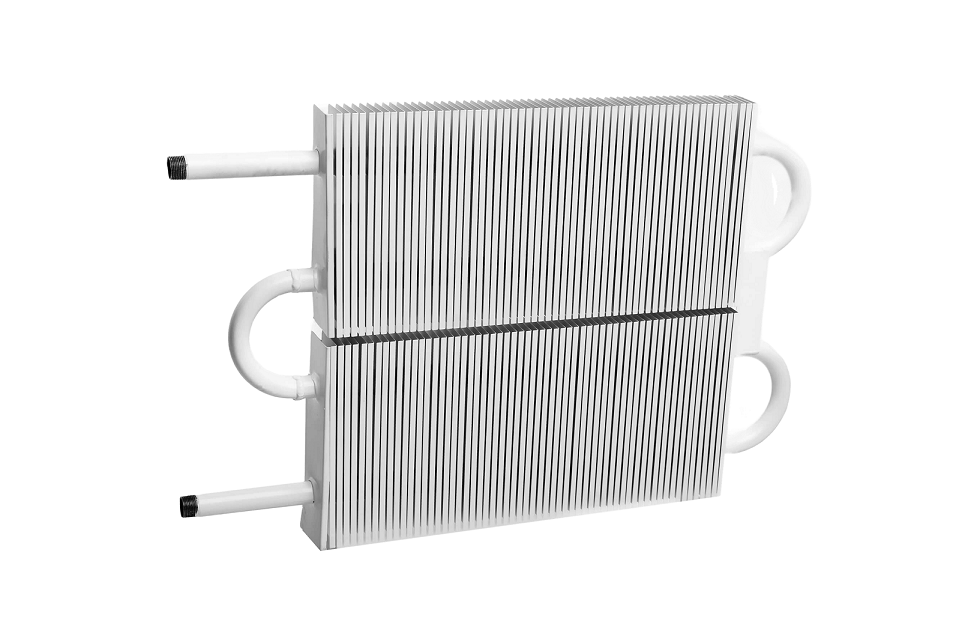

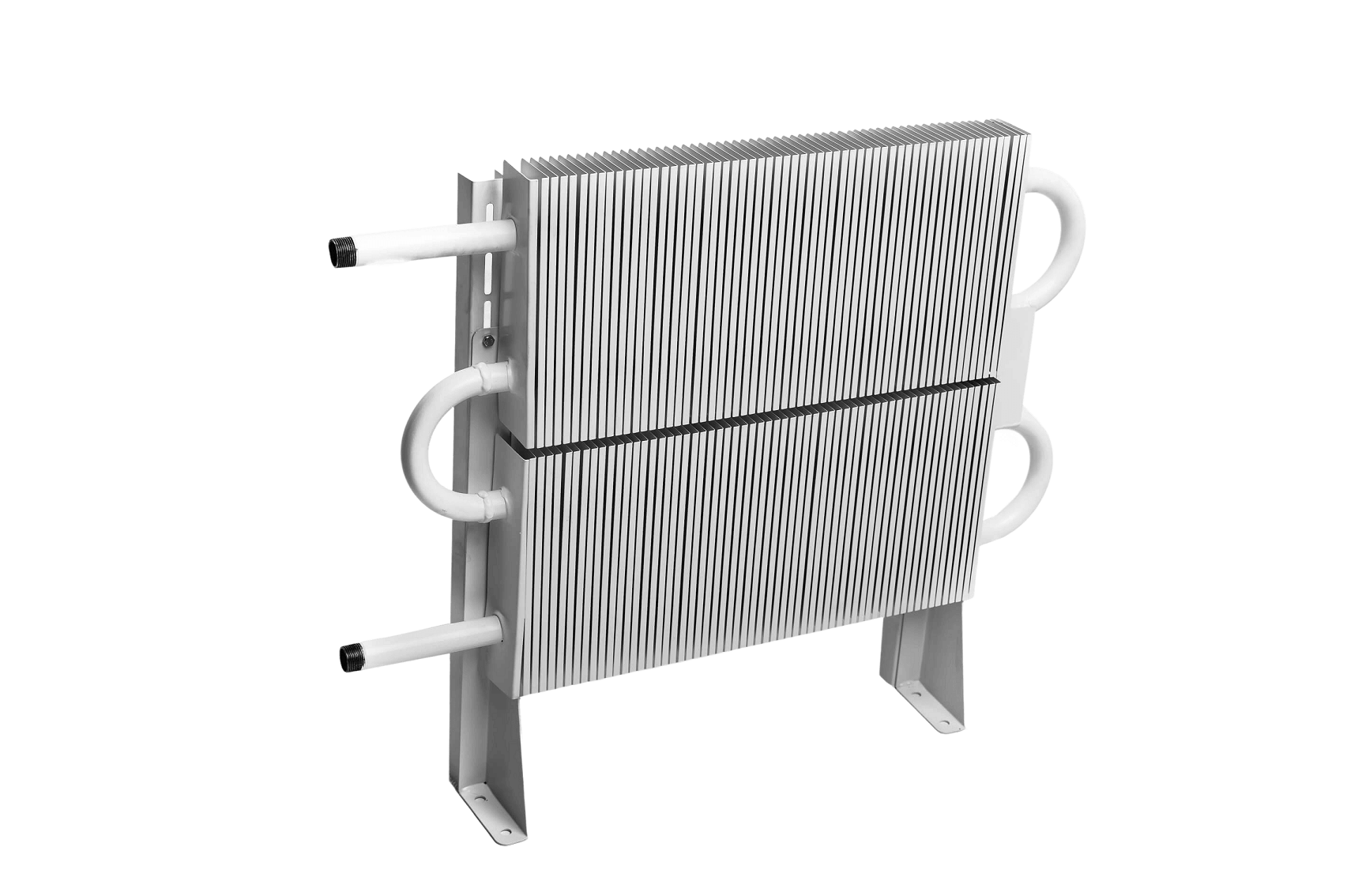

Конвектор КНС 20Д/ДЗ
Технические характеристики:
- Тепловой поток, кВт – 0,786
- Длина оребрения, L1 мм – 250
- Длина кожуха, L1 мм – 470
- Общая длина, L3 мм проходной – 550
- Масса справочная, кг – 7,3
- Высота, мм – 540
- Глубина, мм – 70
- Длина, мм – 420-1620
- Межосевое расстояние патрубков, мм – 50 / 400
- Тип подключения – боковое / нижнее
- Испытательное давление, МПа – 1,5
- Температура теплоносителя, °С – 150
- Срок эксплуатации, лет – не менее 25
Техническое описание
Дополнительные элементы и комплектация
